TRIC DB VDI 3813 Blatt 2 und 3 ist ein Zusatzmodul für TRIC DB PROfessional

TRIC Software > TRIC DB

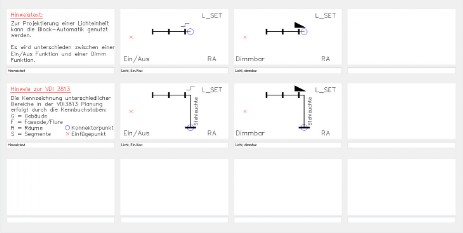

  • Das TRIC Modul VDI 3813 hat eine eigene Blockbibliothek mit eigen Feldgeräten und Funktionsblöcken.
  • Die Funktionsblöcke in der Blockbibliothek sind entsprechend des Blattes 2 der VDI 3813 erstellt.
  • Die Zeichnungsrahmen sind nach Raum und Segmente sowie Gebäude und Fassaden / Flure / Bereiche getrennt.
  • Beim Einfügen eines Blocks wird dieser getrennt nach Raum, Segment, Fassaden, Flure, Bereiche und Gebäude.
  • Es werden bis zu 4 Funktionslisten, sortiert nach der Bereichs-Zugehörigkeit erstellt.
  • Eine Summen-Liste aller Funktionslisten kann sortiert nach der Bereichs-Zugehörigkeit erstellt werden.
  • Es sind Mengenangaben für Raum, Segment, Bereich und Gebäude pro Zeichnung möglich. Die Werte können multipliziert als Summe in den Funktionlistenspalten projektiert werdten.
  • Die TRIC eigene Kopierfunktion für Regelschema und Funktionslisten, kann über den Multiplikator zur Erstellung mehrerer Zeichnung genutzt werden.
  • Die Automationsschemata und die Funktionslisten werden in A3 erstellt.
